製品詳細


真鍮製雄ネジ継手（BSO）
品番 呼称 N(PTネジ） H L A B C D D1 材質
BSO-1 1/8×6 R 1/8 11 38 9 5 24 3.5 7 BSBM2
BSO-2 1/8×8 R 1/8 11 38 9 5 24 5 9 BSBM2
BSO-3 1/8×9 R 1/8 12 38 9 5 24 7 10.5 BSBM2
BSO-4 1/4×6 R 1/4 14 41 10 6 26 3.5 7 BSBM2
BSO-5 1/4×8 R 1/4 14 41 10 5 26 5.5 9 BSBM2
BSO-6 1/4×9 R 1/4 14 41 10 6 26 7 10.5 BSBM2
BSO-7 3/8×6 R 3/8 17 43 11 5 27 3.4 7 BSBM2
BSO-8 3/8×8 R 3/8 17 43 11 5 27 5.5 9 BSBM2
BSO-9 3/8×9 R 3/8 17 43 11 5 27 7 10.5 BSBM2
BSO-10 3/8×3/8 R 3/8 17 43 11 5 27 8 11.5 BSBM2
BSO-11 3/8×12 R 3/8 17 43 11 5 27 9.5 13.5 BSBM2
BSO-12 3/8×15 R 3/8 17 43 11 5 27 11.5 16 BSBM2
BSO-13 1/2×8 R 1/2 22 46 14 5 27 5.5 9 BSBM2
BSO-14 1/2×9 R 1/2 22 46 14 5 27 6.5 10.5 BSBM2
BSO-15 1/2×3/8 R 1/2 22 46 14 5 27 7 11.8 BSBM2
BSO-16 1/2×12 R 1/2 22 46 14 5 27 9 13.5 BSBM2
BSO-17 1/2×15 R 1/2 22 46 14 5 27 11 16 BSBM2
BSO-18 3/4 R 3/4 28 52 15 6 31 13 21 BSBM2
BSO-19 1 R 1 35 67 18 7 42 21 27 BSBM2
BSO-20 1 1/4 R 1 1/4 45 83 20 7.5 55.5 28.5 34.5 BSC
BSO-21 1 1/2 R 1 1/2 50 92 22 8 62 31 38.5 BSC
BSO-22 2 R 2 65 97 26 7 64 41.5 51.5 BSC
BSO-23 2 1/2 R 2.5 64 117 28 11 77 53 64 BSC
BSO-24 3 R 3 91.5 141 31 15.5 95 68 77 BSC


雄ネジ継手（BO）
品番 N L A B H D D1
BO-1019 R 3/4 63 17 40 27 15 22
BO-1025 R 1 76 19 50 36 18 27
BO-1032 R 1 1/4 81 20 52 44 23 34
BO-1038 R 1 1/2 92 21 52 49 30 40
BO-1050 R 2 70 25 60 60 39 52
BO-1065 R 2 1/2 112 25 72 77 54 64
BO-1075 R 3 140 28 78 90 68 77
BO-1100 R 4 165 28 120 115 88 100
BO-1125 R 5 180 27 125 145 110 122
BO-1150 R 6 130 30 138 170 133 150
BO-1200 R 8 230 40 170 240 177 200

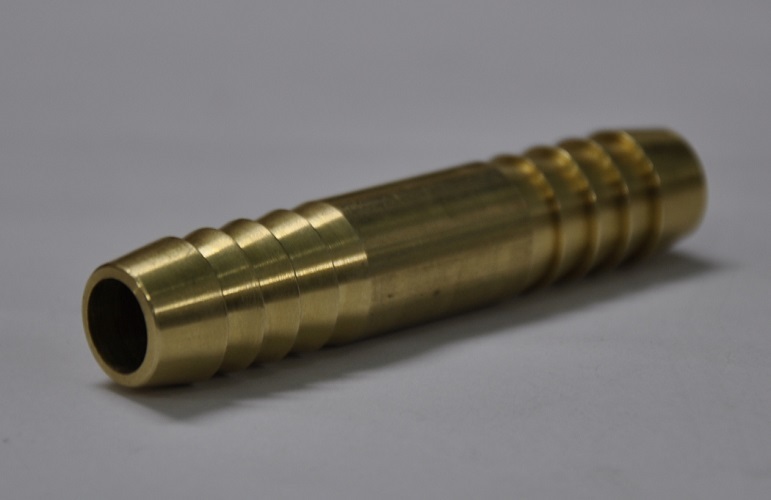

サンソ・アセ用ストレート継手（BSB）
品番 サイズ 長さ 竹の子
最大径		 穴径
寸 φ φ
BSB-1006 1/4 6 70 7 4.5
BSB-1008 5/15 8 70 9.5 5.5
BSB-1009 3/8 9 70 10.5 6.5
BSB-1012 1/2 12 72 14 10
BSB-1015 5/8 15 80 16 11
BSB-1019 3/4 19 80 21 14
BSB-1025 1 25 90 27

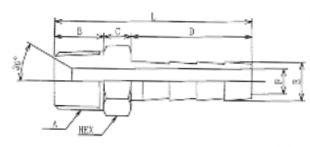

M1 竹の子 1001
規格 A ネジ B C D E F L 山数 HEX
φ6 R 1/4 13 8 36 7.5 4 57 3 17
φ9 R 3/8 15 9 39 10.5 6 63 3 19
φ12 R 1/2 18 10 44 14 9 72 3 22
φ19 R 3/4 20 12 53 20.5 16 85 3 27
φ25 R 1” 22 12 58 27 21 92 3 35
φ32 R 1 1/4 25 14 64 34 27 103 4 46
φ38 R 1 1/2 26 15 72 40.3 34 113 4 50
φ50 R 2” 30 16 74 52 45 120 4 63
φ65 R 2 1/2 34 18 126 65 57 178 5 80
φ75 R 3” 39 20 143 76.3 68 202 6 90
φ100 R 4” 45 22 145 101.6 90 212 6 120

F5 竹の子 1005
規格 ＰＦ A B E F L X Y Z 山数 HEX
φ6 G 1/4 11 8 7.5 4 47 16 13 8.4 3 19
φ9 G 3/8 14 9 10.5 6 51 18 15 11.5 3 22
φ12 G 1/2 18 10 14 10 57 21 18 14.5 3 27
φ19 G 3/4 24 12 20.5 16 69 24 20 21.5 3 32
φ25 G 1” 30 13 27 21 75 28 24 27.8 3 38
φ32 G 1 1/4 38.1 15 34 28 85 31 26 35.5 4 50
φ38 G 1 1/2 44.5 15 40.3 33 96 31 26 41.5 4 58
φ50 G 2” 56.5 15 52 45 99 33 28 53.5 4 70
φ65 G 2 1/2 71.5 17.5 65 57 142.5 42 36 65.7 5 90
φ75 G 3” 82.4 19 76.3 66.5 149 48 41 76.7 5 100
φ100 G 4” 109 22 101.6 90 172 55 47 102.3 6 130



ホースメンダー（BA）
品　番 サイズ吋 ホース内径m/m 入　数
BA-1012 1/2 12 100
BA-1019 3/4 19 50
BA-1025 1 25 25

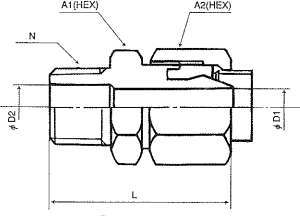

アマック継手
AMC-NO. 型番 ネジ部（N） L A1 A2 ΦD1 ΦD2
AMC-01 B020409 R 1/8 30 14 14 3 3
AMC-02 B020611 R 1/8 32 17 17 5 5
AMC-03 B040611 R 1/4 35 17 17 5 5
AMC-04 B040915 R 1/4 39 21 23 8 8
AMC-05 B060615 R 3/8 41 21 23 8 11
AMC-06 B061218 R 3/8 46 25 26 11 11
AMC-07 B081218 R 1/2 50 25 26 11 13
AMC-08 B081522 R 1/2 52 29 29 14 14
AMC-09 B121926 R 3/4 68 32 35 17 17
AMC-10 B162533 R 1 73 41 46 22 22
AMC-11 B203241 R 1 1/4 81 50 55 28 28
AMC-12 B243848 R 1 1/2 88 55 58 34 34
AMC-13 B325062 R 2 112 75 80 44 44

①製品改良の為、仕様・外観を予告なく変更することがあります。 この変更によって生じる損害については、当社はその責任を負いかねますので予めご了承ください。
②ご支給金具を当社にてアセンブリした製品についての金具部分に係る自己の場合、当社はその責任を負いかねますので予めご了承ください。
③実使用を得た製品の修理、交換の場合、修理し再出荷した製品については未使用品と同等の品質を保証するものではありません。修理品に係る自己の場合当社はその責任を負いかねますので予めご了承ください。
