2086 オス90° エルボ
品番 呼び径 ネジT1 ネジT2 寸法A DΦ
2086 1/4 R 1/4 R 1/4 25 5.5
3/8 R 3/8 R 3/8 27 8
1/2 R 1/2 R 1/2 33 10
3/4 R 3/4 R 3/4 38 16
1” R 1” R 1” 都度見積品
1・1/4 R 1・1/4 R 1・1/4
1・1/2 R 1・1/2 R 1・1/2
2” R 2” R 2”

2081 ブッシング
品番 呼び径 ネジT1 ネジT2 全長L 寸法A 寸法B HEX
2081 1/4×1/8 R 1/4 Rc 1/8 21 8 13 17
3/8×1/8 R 3/8 Rc 1/8 22 8 14 19
3/8×1/4 R 3/8 Rc 1/4 22 8 14 19
1/2×1/8 R 1/2 Rc 1/8 22 9 13 24
1/2×1/4 R 1/2 Rc 1/4 26 9 17 24
1/2×3/8 R 1/2 Rc 3/8 26 9 17 24
3/4×1/4 R 3/4 Rc 1/4 29 10 19 30
3/4×3/8 R 3/4 Rc 3/8 29 10 19 30
3/4×1/2 R 3/4 Rc 1/2 29 10 19 30
1”×3/8 R 1” Rc 3/8 32 10 22 36
1”×1/2 R 1” Rc 1/2 32 10 22 36
1”×3/4 R 1” Rc 3/4 32 10 22 36

2088 メス オス エルボ
品番 呼び径 ネジT1 ネジT2 寸法A 寸法B DΦ
2088 1/8 Rc 1/8 Rc 1/8 12 18 4.5
1/4 Rc 1/4 Rc 1/4 16 21 5.5
3/8 Rc 3/8 Rc 3/8 17.5 24 7
1/2 Rc 1/2 Rc 1/2 26 27 10
3/4 Rc 3/4 Rc 3/4 30 30 16
1” Rc 1” Rc 1” 都度見積品
1・1/4 Rc1・1/4 Rc1・1/4
1・1/2 Rc1・1/2 Rc1・1/2
2” Rc 2” Rc 2”
高圧用アダプターNA ニップル
品番 呼び径 ネジT1 ネジT2 全長L 寸法A B DΦ HEX
2083 1/8 R 1/8 R 1/8 26 10 6 4 14
1/4 R 1/4 R 1/4 34 13 8 7 17
3/8 R 3/8 R 3/8 36 14 8 9 19
1/2 R 1/2 R 1/2 43 17 9 12 24
3/4 R 3/4 R 3/4 48 19 10 16 30
1” R 1” R 1” 55 22 11 21 36

高圧用アダプター NB 異径ニップル

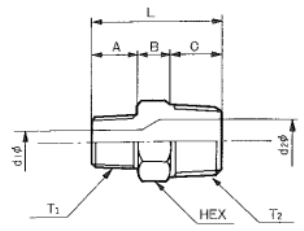

品番 呼び径 ネジT1 ネジT2 全長L 寸法A 寸法B 寸法C DΦ1 DΦ2 HEX
2083
異　径		 1/8×1/4 R 1/8 R 1/4 31 10 8 13 4 4 17
1/8×3/8 R 1/8 R 3/8 33 10 8 15 4 4 19
1/4×3/8 R 1/4 R 3/8 36 13 8 15 7 7 19
1/4×1/2 R 1/4 R 1/2 41 13 10 18 7 7 22
3/8×1/2 R 3/8 R 1/2 43 15 10 18 9 9 22
3/8×3/4 R 3/8 R 3/4 47 15 12 20 9 9 27
1/2×3/4 R 1/2 R 3/4 50 18 12 20 11 11 27
1/2×1” R 1/2 R 1” 52 18 12 22 11 11 36
3/4×1” R 3/4 R 1” 54 20 12 22 16 16 36

高圧用アダプター OA ソケット
品番 呼び径 ネジT1 ネジT2 寸法A HEX
2096 1/8 Rc 1/8 Rc 1/8 20 14
1/4 Rc 1/4 Rc 1/4 25 19
3/8 Rc 3/8 Rc 3/8 30 22
1/2 Rc 1/2 Rc 1/2 36 27
3/4 Rc 3/4 Rc 3/4 40 36
1” Rc 1” Rc 1” 45 41
1/8×1/4 Rc 1/8 Rc 1/8 23 19
1/4×3/8 Rc 1/4 Rc 3/8 28 22
1/4×1/2 Rc 1/4 Rc 1/2 31 27
3/8×1/2 Rc 3/8 Rc 1/2 33 27
3/8×3/4 Rc 3/8 Rc 3/4 35 36
1/2×3/4 Rc 1/5 Rc 3/4 38 36

高圧管継手 高圧エルボ 2087
品番 呼び径 ネジT1 ネジT2 全長L
2087 1/4 Rc 1/4 Rc 1/4 20
3/8 Rc 3/8 Rc 3/8 24
1/2 Rc 1/2 Rc 1/2 29
3/4 Rc 3/4 Rc 3/4 34
1” Rc 1” Rc 1” 38

高圧管継手 高圧チーズ 2091
品番 呼び径 ネジT1 ネジT2 全長L 寸法L DΦ
2091 1/8 ― ― ― ― ―
1/4 Rc 1/4 Rc 1/4 42 21 24
3/8 Rc 3/8 Rc 3/8 50 25 28
1/2 Rc 1/2 Rc 1/2 58 29 35
3/4 Rc 3/4 Rc 3/4 66 33 40
1” Rc 1” Rc 1” 76 38 38
1・1/4 都度見積品
1・1/2
2”
